Descrição

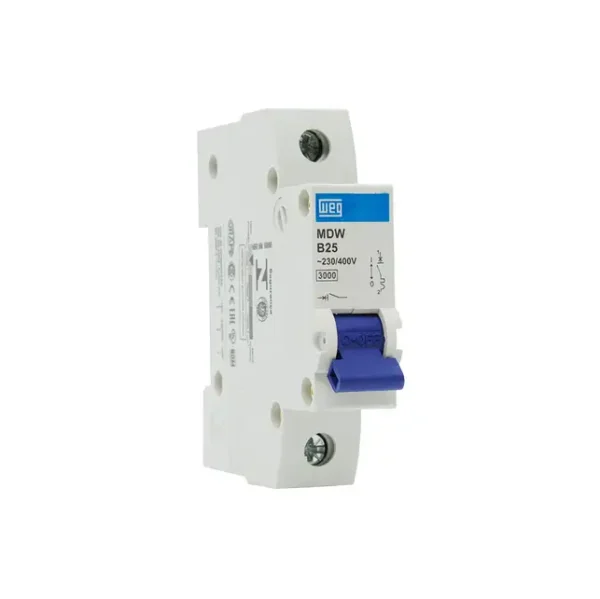

Descrição Técnica – Minidisjuntor Monopolar Curva B 25A 220/380V

O minidisjuntor monopolar curva B 25A é um dispositivo termomagnético destinado à proteção de circuitos elétricos contra sobrecargas e curtos-circuitos. Projetado para aplicações residenciais, comerciais e industriais leves, é especialmente recomendado para circuitos com características resistivas, como iluminação, aquecedores e tomadas gerais.

Características Técnicas:

• Tipo: Monopolar (1 polo)

• Corrente Nominal (In): 25 amperes

• Curva de Disparo: Curva B (disparo magnético entre 3 e 5 vezes a corrente nominal)

• Tensão Nominal de Operação (Ue): 220/380V CA (corrente alternada)

• Frequência: 50/60 Hz

• Capacidade de Interrupção:

  • 3kA a 6kA (variável conforme o modelo e fabricante)

• Tipo de Proteção: Termomagnética (proteção térmica contra sobrecarga e magnética contra curto-circuito)

• Fixação: Trilho DIN 35 mm

• Grau de Proteção: IP20

• Conformidade Normativa: IEC 60898-1 / ABNT NBR NM 60898-1

• Indicador de Estado: Sim (posição ON/OFF visível)

Aplicações:

O produto é indicado para a proteção de circuitos elétricos com baixa corrente de partida, especialmente em sistemas onde predominam cargas resistivas. É ideal para uso em quadros de distribuição residenciais, pequenas instalações comerciais, circuitos de iluminação e redes de tomadas sem cargas indutivas significativas.

Vantagens:

• Alta confiabilidade operacional

• Atuação rápida e precisa em condições de falha

• Design compacto, compatível com sistemas de distribuição modulares

• Fácil instalação e manutenção
