Descrição

Descrição Técnica do Produto:

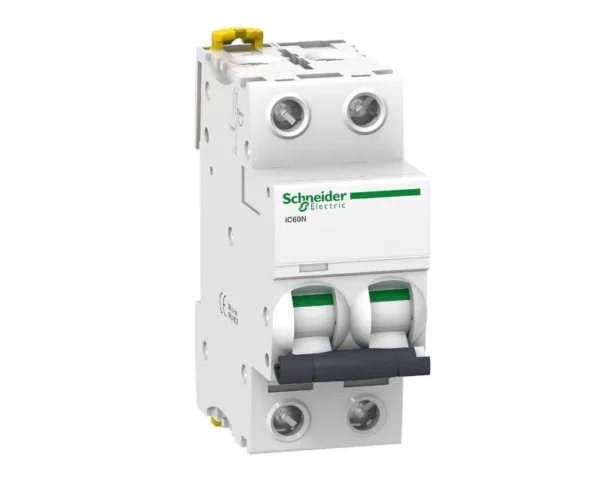

O Minidisjuntor Bipolar IC60N Curva C 4A 400V é um disjuntor termomagnético da linha Acti9 IC60N, fabricado geralmente pela Schneider Electric ou equivalente. Projetado para aplicações de proteção em circuitos de baixa corrente, este equipamento assegura a interrupção rápida em casos de sobrecarga ou curto-circuito, mantendo a continuidade e segurança das instalações elétricas.

Especificações Técnicas:

• Modelo: IC60N

• Tipo: Disjuntor termomagnético modular bipolar

• Número de polos: 2 (bipolar) – protege simultaneamente dois condutores (fase-fase ou fase-neutro)

• Corrente nominal (In): 4 A

• Curva de disparo: Curva C – ideal para cargas com corrente de partida moderada (disparo instantâneo entre 5 a 10 vezes a corrente nominal)

• Tensão nominal de operação (Ue): 400 V CA

• Frequência: 50/60 Hz

• Capacidade de interrupção:

  • 10 kA conforme norma IEC/EN 60947-2

  • 6 kA conforme norma IEC/EN 60898-1

• Vida útil elétrica: até 20.000 manobras (dependendo da aplicação)

• Vida útil mecânica: até 20.000 ciclos

Características Construtivas:

• Montagem: Encaixe em trilho DIN 35 mm (padrão DIN EN 60715)

• Terminal: Borne tipo parafuso com capacidade para cabos rígidos e flexíveis

• Classe de isolamento: Classe II (duplo isolamento)

• Grau de proteção: IP20 (proteção ao toque), IP40 quando instalado em quadro

• Indicação visual de estado: Sim (ON/OFF)

Aplicações:

• Proteção de circuitos de controle, sinalização ou alimentação com baixa corrente

• Ideal para sistemas industriais, automação, painéis elétricos e instalações com equipamentos sensíveis

• Uso em sistemas bifásicos ou fase-neutro com tensão até 400V

Normas e Certificações:

• IEC/EN 60898-1

• IEC/EN 60947-2

• Certificação INMETRO

• CE / RoHS (dependendo do fabricante)
