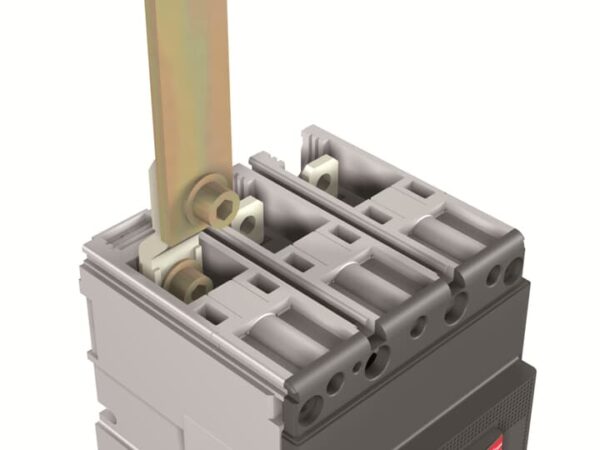

Kit Terminais Frontais Estendidos XT3

R$ 300,00

Calcular frete e prazo de entrega
Não sei meu CEP

???? Descrição Técnica – KIT EF XT3 3pcs (Código ABB: 1SDA066873R1)

Identificação Geral

  • Fabricante: ABB

  • Código do Produto: 1SDA066873R1

  • Descrição Comercial: Kit de terminais frontais EF para disjuntores Tmax XT3

  • Composição: 1 kit com 3 terminais, um para cada polo (R, S e T)

  • Compatibilidade: Disjuntores de caixa moldada ABB Tmax XT3 (todos os modelos)

  • Tipo de Terminal: EF (End Front) – conexão frontal estendida

⚙️ Aplicação e Finalidade

  • Permite conexão frontal dos cabos de entrada e saída diretamente ao disjuntor.

  • Ideal para painéis com acesso lateral ou traseiro limitado, otimizando o espaço interno e facilitando a instalação elétrica.

  • Garante melhor organização e acessibilidade dos cabos, além de permitir manutenção mais segura e rápida.

???? Especificações Técnicas

Característica Detalhes
Número de Peças no Kit 3 (um para cada fase)
Tipo de Montagem Parafusada diretamente no disjuntor
Posição de Conexão Frontal (face do disjuntor)
Tipo de Terminal Estendido, rígido
Material Cobre eletrolítico com possível acabamento estanhado ou niquelado
Peso líquido Aproximadamente 0,236 kg
Peso bruto (com embalagem) Cerca de 0,248 kg
Dimensões da embalagem (LxAxP) 170 × 20 × 200 mm
Temperatura de operação -25 °C a +70 °C (conforme ambiente e instalação)
Tensão máxima suportada 690 V AC (conforme o disjuntor associado)
Corrente nominal suportada Depende do disjuntor XT3 instalado (até 250 A)

???? Informações Industriais

  • Categoria do Produto: Acessório para disjuntor de baixa tensão (MCCB)

  • Normas aplicáveis:

    • IEC 60947-2

    • UL 489

    • CE (Conformidade Europeia)

    • RoHS / REACH / TSCA

  • País de origem: Itália

  • Classificação fiscal (NCM sugerido): 8538.90.99 (partes para aparelhos de interrupção de circuito)

✅ Vantagens

  • Instalação simplificada: facilita o acesso aos terminais do disjuntor.

  • Flexibilidade no projeto: ideal para layouts de painéis com limitação de espaço.

  • Padronização ABB: garante total compatibilidade com a linha Tmax XT3, sem necessidade de adaptações.

  • Segurança elétrica: melhor controle do torque de aperto, reduz risco de superaquecimento.

???? Aplicações Comuns

  • Quadros elétricos industriais e comerciais

  • Centros de controle de motores (CCM)

  • Painéis de distribuição de baixa tensão

  • Retrofit de painéis antigos com novos disjuntores

  • Aplicações que exigem acesso frontal total ao disjuntor
