Descrição

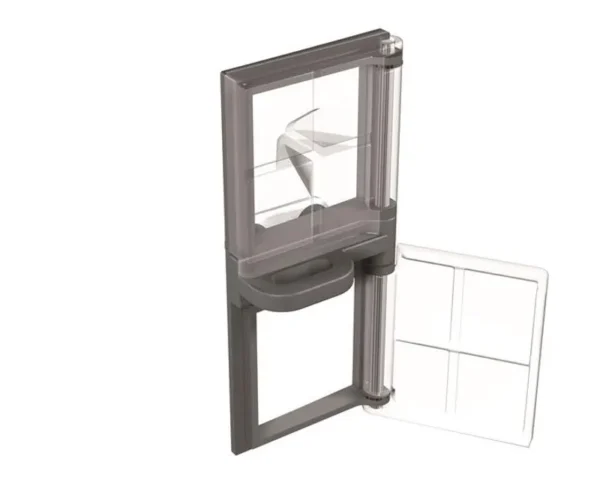

Dispositivo de Travamento em Aberto – D = 4 mm – Para Disjuntores Emax E2.2 a E6.2

Descrição Geral

O Dispositivo de Travamento em Aberto com furo de 4 mm é um acessório mecânico de segurança, projetado para instalação em disjuntores da linha ABB SACE Emax 2, modelos E2.2, E4.2 e E6.2. Sua função é permitir o bloqueio do disjuntor na posição “aberta” (desligada) por meio de um cadeado com haste de até 4 mm de diâmetro, impedindo a reenergização acidental durante intervenções de manutenção, inspeção ou outros procedimentos operacionais.

Finalidade e Aplicação

• Garante segurança operacional durante atividades de manutenção em sistemas elétricos de baixa tensão.

• Evita acionamento não autorizado ou acidental do disjuntor.

• Aplicado em programas de bloqueio e etiquetagem (LOTO – Lockout Tagout) conforme normas de segurança do trabalho.

• Ideal para ambientes industriais, painéis de distribuição e CCMs.

Características Técnicas

Benefícios

• Alta resistência mecânica e durabilidade.

• Permite bloqueio físico visível, facilitando inspeções.

• Compatível com cadeados padrão de segurança industrial.

• Simples de instalar e remover.

• Não interfere no funcionamento normal do disjuntor quando não está em uso.

Normas e Conformidade

• Desenvolvido conforme as diretrizes de segurança elétrica para sistemas de baixa tensão.

• Compatível com requisitos normativos de bloqueio mecânico e segurança funcional.

• Pode ser utilizado em sistemas que seguem normas como:

  • NR-10 (Brasil – Segurança em Instalações e Serviços em Eletricidade)

  • OSHA 1910.147 (EUA – Lockout/Tagout)

  • IEC 60947-1 / 60947-2 (Equipamentos de manobra e controle de baixa tensão)

Uso Típico

1. Abrir o disjuntor (OFF).

2. Instalar o dispositivo no local designado.

3. Inserir o cadeado de segurança (diâmetro da haste ≤ 4 mm).

4. Travar o cadeado e, se necessário, aplicar etiqueta de identificação (TAG).

5. Após a conclusão dos serviços, retirar o cadeado e remover o dispositivo.

Considerações Adicionais

• Este acessório não substitui os sistemas de intertravamento elétrico ou eletrônico, mas atua como barreira física adicional de segurança.

• Existem variantes com diferentes diâmetros de furo (ex: 6 mm, 7 mm, 8 mm) conforme o padrão de cadeado utilizado.

• Em ambientes sujeitos a vibração, é importante garantir que o cadeado esteja bem fixado e que o dispositivo esteja corretamente instalado.
