Descrição Técnica Detalhada – Conector Frontal 40 Polos

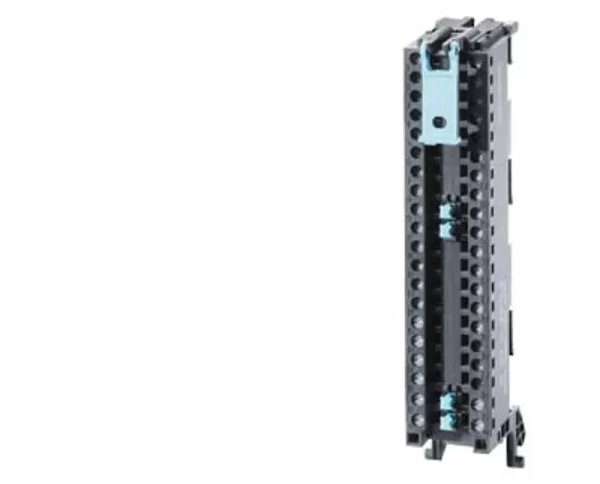

Nome do item: Conector Frontal – 40 Polos
Código (ref.): [inserir código interno, se houver]
Categoria: Componentes para automação / Interfaces de conexão elétrica

Descrição Geral:

O conector frontal de 40 polos é um componente eletromecânico projetado para realizar conexões elétricas seguras e organizadas entre sistemas de controle (como CLPs, IHMs, relés ou bornes de campo) e dispositivos periféricos. Sua principal função é permitir a interligação rápida e padronizada de sinais de entrada e saída, facilitando tanto a instalação quanto a manutenção de painéis de automação industrial.

Características Técnicas:

• Quantidade de polos: 40 vias (pinos de conexão)

• Tipo de montagem: Frontal (encaixe direto em módulos ou adaptadores específicos)

• Tipo de conexão: IDC (Insulation Displacement Connection) ou parafuso (dependendo do modelo)

• Compatibilidade:

  • CLPs e módulos de I/O de diversos fabricantes (ex: Siemens, Wago, Schneider, Omron, etc.)

  • Cabos flat (40 vias, passo 1.27 mm ou 2.54 mm, dependendo do padrão)

  • Adaptadores de interface e placas de bornes

• Material da carcaça:

  • Termoplástico industrial (geralmente poliamida ou policarbonato), com alta resistência térmica e dielétrica

• Contatos elétricos:

  • Liga de cobre com tratamento superficial (estanhado ou niquelado) para maior condutividade e resistência à corrosão

• Tensão nominal de operação: 24 Vcc / 250 Vca (verificar compatibilidade com o sistema)

• Corrente máxima por polo: 2 A a 5 A (varia com o modelo e fabricante)

• Temperatura de operação: -20 °C a +70 °C

• Grau de proteção (IP): IP20 (uso interno em painéis)

• Fixação: Pode incluir travas mecânicas laterais ou encaixes para trilho DIN via adaptador

Aplicações Típicas:

• Interligação de sinais digitais e analógicos entre CLPs e sensores/atuadores

• Montagem de racks de automação e distribuição de sinais em painéis elétricos

• Integração em sistemas de controle distribuído (DCS)

• Interfaces homem-máquina (IHM) e módulos de expansão

Vantagens:

• Redução de tempo de montagem e cabeamento

• Organização e padronização de conexões

• Fácil substituição em caso de manutenção

• Conexão confiável e com baixa resistência de contato

• Ideal para ambientes industriais com grande densidade de sinais
