Descrição

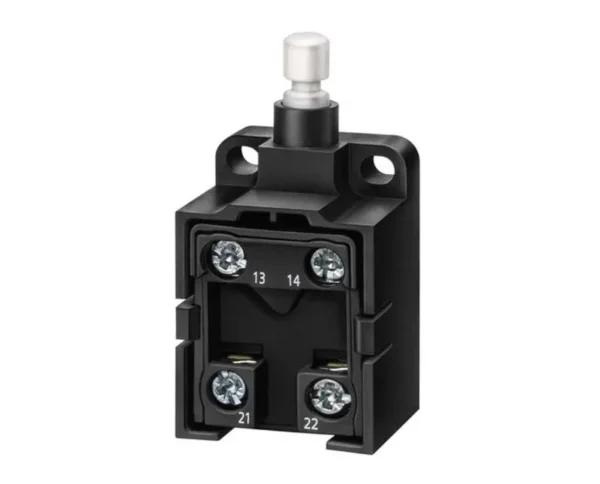

1. Identificação do Produto

• Fabricante: Siemens

• Linha: SIRIUS

• Referência: 3SE5250-0CC05

• Tipo: Chave fim de curso (Interruptor de posição)

• Modelo do Atuador: Êmbolo metálico (metal plunger)

• Tipo de Contato: 1 NA (Normalmente Aberto) + 1 NF (Normalmente Fechado)

• Tipo de Ação: Ação rápida (snap action) com abertura positiva

2. Construção Mecânica

• Material da Carcaça: Plástico (termoplástico resistente)

• Formato da Carcaça: Tipo estreito com 30 mm de largura

• Tipo de Caixa: Aberta

• Fixação: Por parafusos, com possibilidade de montagem em qualquer posição

• Dimensões:

  • Largura: 30 mm

  • Altura: 27,8 mm

  • Comprimento total: 59,2 mm

• Peso aproximado: 42 gramas

3. Características Mecânicas

• Tipo de Atuador: Êmbolo reto metálico

• Força de Atuação Mínima: 20 N

• Curso de Atuação: ~2,8 mm

• Repetibilidade do ponto de atuação: ± 0,05 mm

• Vida útil mecânica: Até 15 milhões de operações (sem carga elétrica)

• Velocidade de atuação permitida: 0,01 m/s a 2 m/s

4. Características Elétricas

• Tensão de isolamento nominal (Ui): 400 V

• Tensão suportável de impulso (Uimp): 6 kV

• Corrente térmica nominal (Ith): 10 A

• Capacidade de comutação – AC-15:

  • 24 V: 6 A

  • 120 V: 6 A

  • 230 V: 6 A

  • 400 V: 4 A

• Capacidade de comutação – DC-13:

  • 24 V: 3 A

  • 125 V: 0,55 A

  • 250 V: 0,27 A

  • 400 V: 0,12 A

• Vida útil elétrica típica: 100.000 ciclos (com carga nominal)

5. Condições Ambientais

• Temperatura de operação: -25 °C a +85 °C

• Temperatura de armazenamento: -40 °C a +90 °C

• Grau de proteção: IP20 (adequado para montagem em invólucro fechado)

• Classe de poluição: 3

• Resistência a vibração: 5 g (10…500 Hz)

• Resistência a choque: 30 g (11 ms)

6. Confiabilidade e Segurança

• Tipo de comutação: Ação rápida com mola

• Abertura positiva dos contatos NC: Sim (seguindo norma IEC 60947-5-1)

• Compatível com aplicações de segurança: Sim (com contatos NF monitoráveis)

• Conformidade com normas:

  • IEC 60947-5-1

  • EN 50047

  • Diretiva RoHS

  • Diretriz de baixa tensão (LVD)

7. Aplicações típicas

• Sistemas de automação industrial

• Máquinas operatrizes

• Monitoramento de posição de componentes móveis

• Segurança de portas de proteção

• Equipamentos de embalagem e montagem
