Descrição

Identificação & Características Gerais

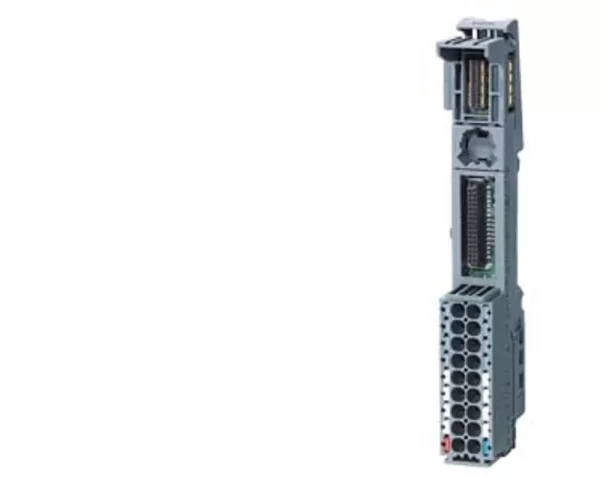

• Denominação: BaseUnit BU15‑P16+A0+2B/T, tipo A1

• Pertence à família SIMATIC ET 200SP, usado como unidade base para montagem de módulos de E/S distribuídas

• Terminais do tipo push-in (inserção direta de condutores)

• Não possui terminais AUX (sem conexões auxiliares)

• É ponteado para o lado esquerdo (isto é, a alimentação / barramento “passa” para o próximo módulo à esquerda)

• Inclui função de aquisição de temperatura (isto significa que a base permite sensores de temperatura ou leitura térmica integrada)

• Dimensões da unidade: 15 mm de largura × 117 mm de altura

• Peso aproximado: 0,048 kg (≈ 48 gramas)

Propriedades Elétricas & de Conectividade

• Tensão de operação: tipicamente 24 V DC (alimentação para o sistema de E/S)

• A base faz parte da rede de barramento P1 / P2 (bus interno para comunicação / alimentação dos módulos)

• Capacidade máxima de corrente admissível nos barramentos P1 / P2: até 10 A

• Capacidade de corrente para os terminais de processo (os terminais de E/S propriamente ditos): até 2 A

• A unidade é “pontilhada” para permitir continuidade de potência ou sinal para módulos adjacentes

• Permite divisão de grupos de potenciais (ou seja, pode isolar grupos de módulos sob diferentes potenciais)

• Teste de isolação aplicado: ensaios com tensão de 707 V DC (teste de tipo)

• Faixas de seção de condutor admitidas nos terminais push-in: de 0,14 mm² até 2,5 mm²

Condições Ambientais & Operacionais

• Faixa de temperatura ambiente para operação:
   • instalação horizontal: de –30 °C a +60 °C
   • instalação vertical: de –30 °C a +50 °C

• Altitude máxima de operação: até 5.000 metros (podendo haver restrições acima de 2.000 m)

• A base admite montagem em trilho padrão (DIN) ou sistema compatível conforme o barramento de montagem do sistema

• É considerada um produto ativo no portfólio da Siemens (não obsoleta)

Normas, Conformidades & Materiais

• Cumpre a diretiva RoHS (restrição de substâncias perigosas) desde 31 de janeiro de 2012

• Conforme regulamentações REACH, há notificações de substâncias da lista de candidatos (por exemplo, óxido de chumbo em determinadas partes) — porém projetadas para operação segura dentro dos parâmetros especificados

• Código de material / número de catálogo: 6ES7193‑6BP00‑0BA1

• EAN / código de barras: 4025515080886

• Origem de fabricação: Alemanha

• Classe de produto: produto padrão de estoque, com possibilidade de devolução conforme política aplicável

• Peso e dimensões da embalagem: cerca de 4,00 × 12,30 × 2,90 cm
